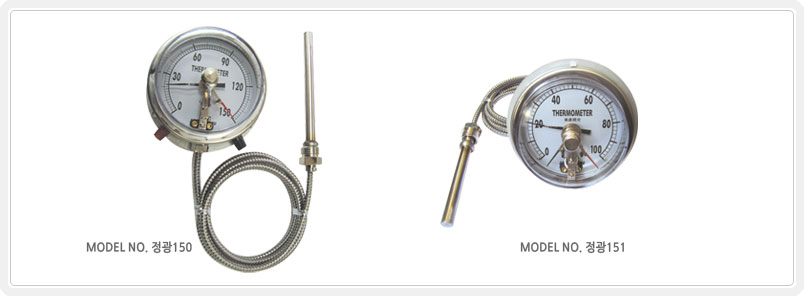

- 본 계기는 온도측정의 원리 및 구조는 압력식 온도계와 동일하나 상 · 하한 설정 지침을 설치하여 온도의 상승, 하강시에 접점 신호를
발생시킵니다.
· 가능한 Well을 설치하십시오.
- 운반 및 설치, 사용시 충격을 가하지 마십시오.
· 압력계가 수평 수직이 되도록 설치 하십시오.
- 증기, 유독가스가 많은 장소는 피하여 주십시오.
- 정격 전압 이하로 결선하여 주십시오.
- 각종 온도제어, 정보시스템
- 각종 보일러
- 석유화학 공장
- 변압기 등등

- 크기(Diameter) : 100mm/150mm
- 정밀등급(Accuracy) : ±2.0% of Full Scale
- 제작온도범위(Scale Range) : -50℃ ~ 500℃
- 상용온도(Common Temperature) : 75% of Full Scale
- 케이스(Case) : STS 304
- 커버(Cover) : STS 316, 304, Slip-on-Fit
- 접속부 나사(Connection) : STS 316, 304, PF, PT, NPT ↔ 1/2
- 투시창(Window) : Poly Carbonate
- 형태(Type) : B-Type(둥근테형), BD-Type(판넬취부형)
- 문자판(Dial) : Aluminum, 백색, 흑색 눈금 및 문자
- 지시침(Pointer) : 인청동, 접접 지시침 High-적색, 접점 지시침 Low-녹색
- 자바라(Capillary Tube) : 표준 2m(최대 10m)
- 접점정격전압 : AC 110/220V 0.5A
- 접점형태 : High(상한), Low(상하한), 2접점(High of Low, High & High, High & Low & Low)
- 보호관(Well) : STS 304, Titanium, Monel, Hastelloy, Teflon Lining, Glass Lining

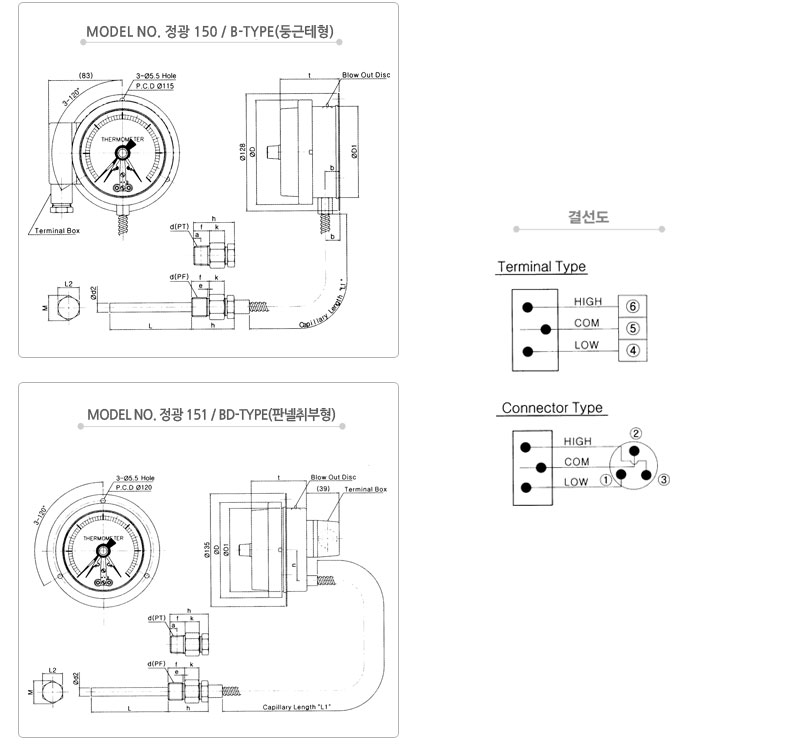

Model No. Con'n ØD ØD1 b n t L2 M k Ød2 h f e a
정광-150 PF 1/2 114 100 17 - (66) 24 (27.7) 17 8
10
12		 (50) 20 2 -
NPT & PT 1/2 (48) 18 - 8.16
정광-151 PF 1/2 114 100 - 37 (66) 24 (27.7) 17 8
10
12		 (50) 20 2 -
NPT & PT 1/2 (48) 18 - 8.16
※ ( )안의 치수는 근접 치수임.
