- 본 계기는 화학 공업에서의 압력 측정시 측정유체가 응고성 있는 분말이 섞였을 경우, 부식성이 강할 경우에서도 계기의 성능과 수명을 충분히
보장할 수 있도록 설계 제작되었습니다. |
|
 |
· 급속한 압력변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관 등등)를 설치하십시오.
- 운반 및 설치, 사용시 충격을 가하지 마십시오.
· 압력계가 수평 수직이 되도록 설치 하십시오. |
|
 |
- 석유 화학 등 부식성 유체
- 시멘트, 제지 공장 등 분진, 고형물이 섞인 유체
- 고온, 고점도, 유체, 공업용 특수유체 LINE 등등 |
|
 |
- 케이스(Case) : STS 304
- 상 후렌지(Upper Frange) : STS 304, STS 316
- 하 후렌지(Under Frange) : STS 304, STS 316
- 접속부 나사(Connection) : STS 316, PF, PT ↔ 1/4, 3/8, 1/2, 3/4
- 투시창(Window) : 일반유리, 강화유리
- 문자판(Dial) : Aluminum, 백색코팅, 흑색(MPa), 눈금 및 문자, 적색(Bar)
- 내부기구(Movement) : STS 304
- 부르동관(Element) : STS 304, STS 316
- 격막식(Diaphragm) : SPS 304, STS 316, Teflon(Lining, Coating), Titanium, Hastelloy 등 제작가능 |
|
 |
| Model No |
Dial Size |
Type |
상용압력범위 |
Screw |
Accuracy |
| Pressure |
Compound |

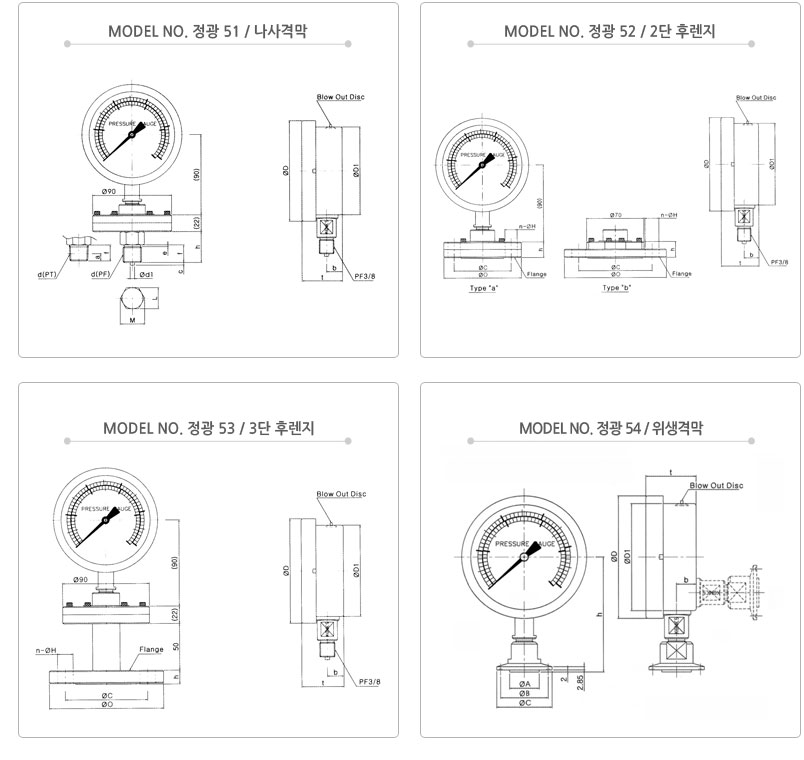

정광-51
정광-52
정광-53
정광-54 |
60Ø
75Ø
100Ø
150Ø |
A, B
D, BD |
0.1MPa~10MPa
(1~100bar) |
-0.1MPa~0.1MPa
(-1~1bar)
~
-0.1MPa~2MPa
(-1~20bar) |
나사식
후렌지식
도관식
써니타리 |
± 1.5% |
|
|
| |
 |
 |
|
호칭크기
(mm) |
치 수(mm) |
| 접속부 |
D |
D1 |
D2 |
H |
h |
n |
k |
f |
L |
t |
b |
| Ø60 |
PF/PT 1/4 |
72 |
64 |
90 |
62 |
34 |
18 |
9 |
14 |
12 |
41 |
12 |
| Ø75 |
PF/PT 1/4, 3/8 |
87 |
77 |
107 |
70 |
33 |
22 |
10 |
16 |
14 |
41 |
14 |
| Ø100 |
PF/PT 1/4, 3/8, 1/2 |
114 |
101 |
135 |
94 |
44 |
33 |
16 |
18 |
17 |
47.5 |
17 |
| Ø150 |
PF/PT 1/4, 3/8, 1/2 |
168 |
152 |
188 |
116 |
44 |
33 |
16 |
18 |
17 |
50 |
17 |
|
|
|
| |
| |
|
|
|
