- 본 계기는 내부기구를 Silicone액에 침전시킴으로서 액의 점성 저항을 이용한 진동억제로 기계적인 진동과 맥동이 심한 장소에서의 압력측정에
적합하며, 액의 윤활성으로 내부기구의 마모를 방지하여 일반 압력계에 비하여 높은 내구성을 갖고 있어 압력계의 성능과 수명을 최대 보장받을 수
있는 압력계입니다. |
|
 |
· 운반 및 설치, 사용시 충격을 가하지 마십시오.
· 압력계가 수평 수직이 되도록 설치 하십시오. |
|
 |
- 석유 화학 등 각종 PLANT
- 유압프레스 등 진동, 맥동이 심한 곳
- 온도변화가 심한 곳
- 선박용, 발전소
- 공업용, 특수유체 LINE 등등 |
|
 |
- 케이스(Case) : Steel 304
- 커버(Cover) : Steel 304, Slip-on-Fit
- 부르동관(Element) : Brass, C형부르동관(1~7MPa), Helical형 부르동관(10~50MPa)
- 접속부 나사(Connection) : Brass(도금)
- 내부기구(Movement) : Brass
- 문자판(Dial) : Aluminum, 백색코팅, 흑색(MPa), 눈금 및 문자, 적색(Bar)
- 충만액(Filling Liquid) : 실리콘(Silicone) 오일

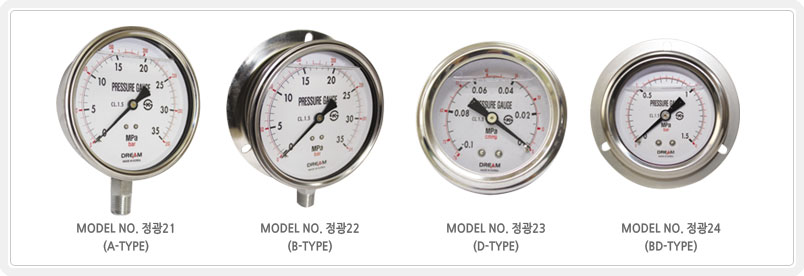

- 형태(Type) : A-Type(무테형), B-Type(둥근테형), D-Type(매입형), BD-Type(판넬취부형) |
|
 |
| Model No |
Dial Size |
Type |
상용압력 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
|
|
|
정광-21
정광-22
정광-23
정광-24 |
60Ø
75Ø
100Ø |
A, B
D, BD |
0.1~50MPa
(1~500bar) |
-0.1MPa
(-1bar) |
-0.1MPa~0.1MPa
(-1~1bar)
~
-0.1MPa~2MPa
(-1~20bar) |
PT 1/4, 3/8, 1/2
PF 1/4, 3/8, 1/2 |
± 1.5% |
|
|
| |
 |
 |
|
호칭크기
(mm) |

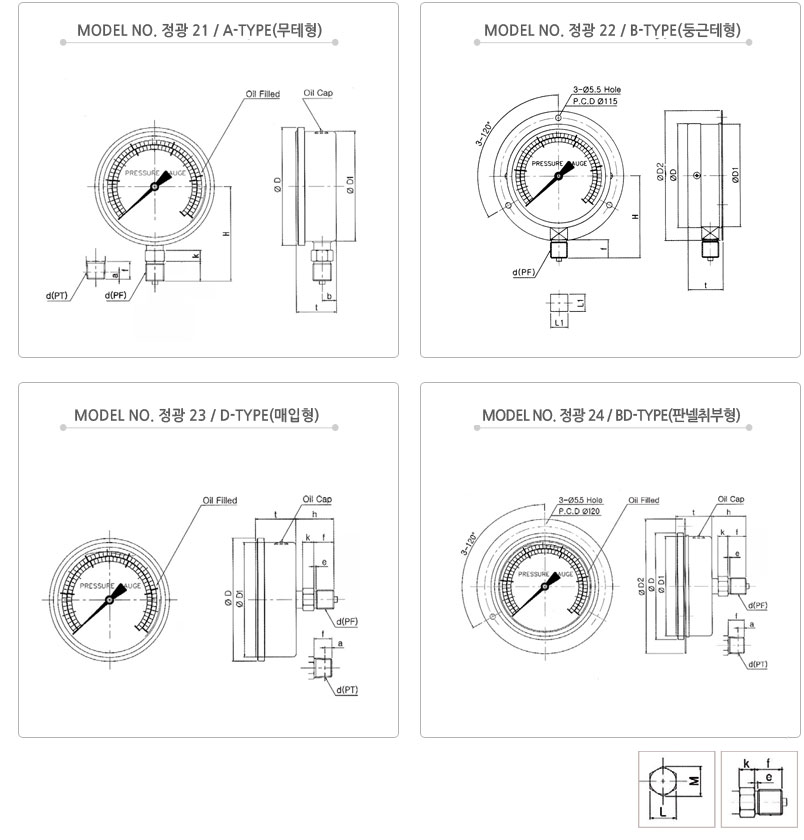

치 수(mm) |
| 접속부 |
D |
D1 |
D2 |
h |
H |
b |
t |
| Ø60 |
PT/PF 1/4 |
72 |
63 |
90 |
27 |
60 |
10 |
35 |
| Ø75 |
PF/PT 3/8 |
86 |
77 |
107 |
32 |
73 |
14 |
36 |
| Ø100 |
PF/PT 1/2 |
110 |
101 |
135 |
32 |
84 |
14 |
38 |
|
|
| 접속부 |
치 수(mm) |
| L |
M |
K |
f |
e |
| 1/4 |
14 |
16 |
10 |
14 |
4 |
| 3/8 |
17 |
19.6 |
13 |
18 |
5 |
| 1/2 |
22 |
25.4 |
11 |
20 |
5 |
|
|
|
| |
| |
|
|
|
