◎ HEATER용량 산출표
1. 가열을 위해 요구되는 출력(W)
◎ 전열선의 선택 및 계산방법
1. 표면 부하 밀도에 기초한 계산
·
HEATING ELEMENT에 걸리는 전원의 양은 HEATING ELEMENT의 단위 면적당 WATT로 표현되거나 표면부하의 밀도로 표현된다.
Wd(표면부하밀도)= P/A(w/cm2) P · 전원(W)
A : HEATING ELEMENT의 표면적
·
HEATING ELEMENT 설계의 경우 표면 부하 밀도는 로온도, HEATING ELEMENT의 특성, 순환조건, 로의 가동 주기, HEATING ELEMENT의 설계 등을 포함하는 많은 요인에 달려있기 때문에 무작정 결정될 수 있다.
2. 전류 밀도에 기초한 계산
평면선(STRIP ELEMENT)의 경우에는 표면부하 밀도보다는 단위면적당
전류밀도에 중점을 두어 설계하는 것이 더욱 실제적이다.
lb(전류밀도) = S(A/mm2)
l : HEATING ELEMENT에 흐르는 전류
S : HEATING ELEMENT의 부분 면적
3. 로온도와 전류밀도와의 관계
로 온도(℃)
두 께(m)
전류밀도(A/㎟)
1300 ℃
2.9 이상
2.3 이하
1200 ℃
2.6 이상
2.7 이하
1100 ℃
2.3 이상
3.0 이하
1000 ℃
2.0 이상
3.5 이하
800 ℃
1.6 이상
4.0 이하

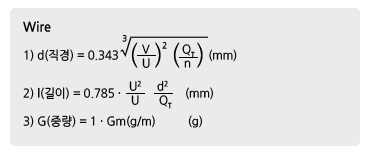

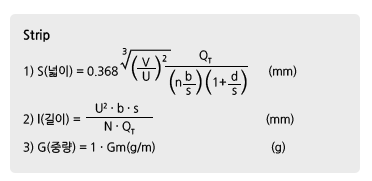

(범례)
① N : 전력용량(W)
② U : 공급전원(U)
③ n : 최대표면부하
④ QT : 작업온도에서의 저항(μ · Ω · cm) (표2)
⑤ b : (Strip넓이) S : (Strip두께)
⑥ l : 길이(W/㎠) *b.s는 통상적으로 10:1로 주어집니다.
기 호
단 위
내 용
Q1
KJ
피가열물 온도상승을 위한 열량
Q2
KJ
용기, 도구등의 온도상승을 위한 열량
Q3
KJ
용해과정 수행에 요구되는 열량
Q4
KJ
기화과정 수행에 요구되는 열량
Q5
KJ
대체물질의 온도상승을 위한 열량
T1
S
가열시간
T2
S
대체물질의 가열시간
X1
열 손실을 위한 승법
X2
열 손실을 위한 승법
P
W
출력
M
KG
피가열물의 중량
C
KJ/KG · K
비열
△T
K
최초온도와 최후온도의 차
HQ
KJ/KG
융해열
HR
KJ/KG
기화열
2. 계속적인 가열을 위해 요구되는 출력(W)
열손실표
열손실
(%)
0
10
15
20
25
30
35
40
45
50
60
75
X1
1
1.11
1.18
1.25
1.11
1.43
1.54
1.67
1.82
2
2.5
4
X2
0
0.11
0.18
0.25
0.11
0.43
0.54
0.67
0.82
1
1.5
3
